第一：钢结构屋面防水的介绍
钢结构屋面的突出部位一直是一个防水头痛的问题，目前市面上的防水材料如硅胶、APP等均不能很好地解决屋面的渗漏问题，采用钢结构屋面防水系统就能很好地解决上述问题。钢结构屋面防水系统是以优质纯丙烯酸乳液为基料，添加优质辅料精加工而成的高品质防水涂料,辅之以缝织聚酯布而形成的无缝防水系统，此系统能一次性彻底解决金属材质屋面久治不愈的漏水顽症。它具有超强的抗拉伸强度、抗紫外线、抗老化、抗疲劳、低温柔性、水性、无毒、无味、不燃、无腐蚀、品质稳定，系现今的钢结构屋面防水系统。

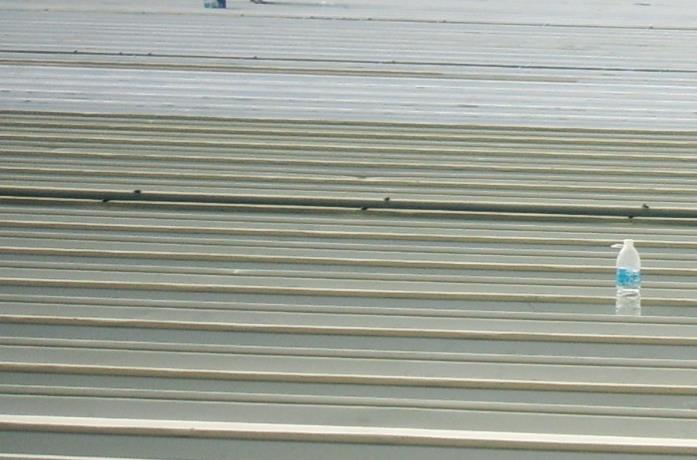

钢结构一般采用压型彩钢板屋面，由于屋面瓦的瓦型不同，防水效果不一，横向搭接（即板宽度方向）现在常用的做法都是暗扣式搭接，基本上不需要额外做防水层，防水效果就比较可靠，但是由于加工条件或者运输条件的限制，难免有纵向（板长方向）的搭接，这种地方就需要做防水处理。

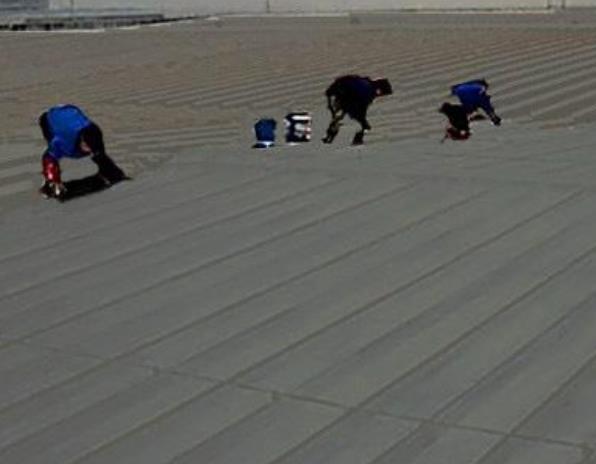

一般的做法是在搭接的接头处两块板之间打密封结构胶，然后在接缝处外面涂刷高分子防水涂料，范围为接缝两侧100mm左右，涂刷次数一般是3遍左右，待上一层涂料表干以后，才能进行下一道涂料涂刷。横向如果不是暗扣式搭接，则横向搭接缝，也按上述方法处理，通长图书防水涂料。也有整个屋面满涂的，可以增加彩钢板使用寿命，不过造价较高。
第二：常用钢构屋面防水材料及特点
1，少数项目采用丁基橡胶密封粘结带，效果一般，在低温下容易失去粘结性，且在特殊部位的施工性能不佳，容易产生漏水现象。
2，部分项目采用聚氨酯防水涂料或密封胶条（俗称胶泥)或丁苯橡胶密封粘结带进行节点防水。这些材料使用寿命短，易老化。使用周期约为1年，极易老化漏水。
3，有些项目采用硅胶。该材料凝固后粘接强度低，追随性差，易老化，施工过程人为隐患多，防水质量不可靠，极易漏水。
4，其它钢结构屋面防水材料有使用SBS卷材、JS防水涂料、PVC屋面防水保温系统等，这些材料都不能长久地应用于金属屋面的防水，易老化，返修率高。
第三：钢结构屋面防水施工的注意事项
1，卷材可在-25℃以上正常施焊，若遇雪天，需注意必须清除屋面积雪；平时注意天气变化，保证雪天前将搭接缝全部焊接完毕。
2，由于热胀冷缩，-5℃以下匀质卷材收缩变形较大，施工时伸展不开，会在第二年开春天气转暖时出现大量的折皱，对美观有很大的影响。
如果客户对美观有较高要求的话，尽量不要在冬季采用匀质卷材施工。相对而言带加强筋的PVC类卷材不会出现此问题，正常拉伸可满足施工要求.
3，PVC屋面常用防水卷材冬季施工很容易出现虚焊现象，特别是手工焊接接头（在前次焊接缝尾部开始进行此次焊接）与丁字形接头部位。
温度太低，卷材太硬，焊缝最开始焊接的部位极易出现虚焊现象，所以在冬季施焊时需保证热风温度在西卡渗耐规定的范围内，接头部位施焊时不要急于移动焊枪，应保证卷材充分软化、熔浆饱满后再移动焊枪。丁字接头部位可用刮刀处理；或焊枪稍作停留，并用力按压熔浆。
4，温度较低时，丁基胶带基本失去粘接性，在大面积施工前应先做粘接实验，若无法粘接牢固，粘接时需用焊枪把丁基胶带加热，并用压辊压实。
5，密封胶的固化温度为4～40℃，此温度范围外的固化效果不好，所以冬季施工时收口在较隐蔽的扣板之下，保证在固化前不易被人破坏，且不受雨雪影响。若无法收至扣板下，应采取临时防护措施。
<
